油封安装部位的设计

      軸的設計：

      1、表面粗糙度，由於軸的速度與油量不同，一般軸的粗糙度過大或過小，都會影響到油封的洩漏與磨損。軸的表面粗糙度容許範圍為Rz1.0～5.0μm ；Ra0.2～0.8μm。對旋轉軸用油封，取2.5～1.6μmRz。

      2、硬度，旋轉軸的表面硬度一般取≥35HRC。當介質較髒，有來自外界的污染雜質，或軸表速度>12m/s 時，軸表面硬度應為55HRC以上，軸表面淬火層深度>0.mm。

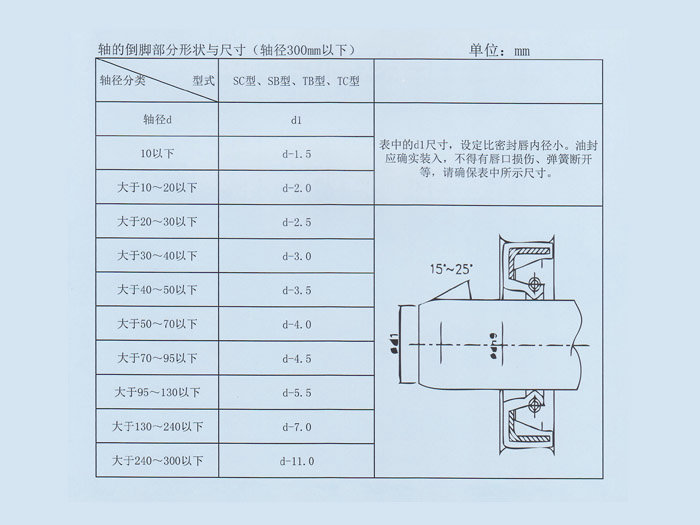

      3、軸的倒角，推薦值15°~30° ,;以能讓油封確實裝入，不損傷油封唇緣為原則。

      4、軸的加工，正確的軸加工是保證密封系統正常工作的決定性因素，適宜的油封軸加工方法是橫向給進精研磨，金剛砂紙磨光。  不適宜的加工方法是在車床上精加工，超精加工，滾光加工，金剛砂紙磨光（砂紙在軸向移動磨光）。

       5、軸的材料，主要是普通碳素結構鋼，如C35和C45，另外還有鑄鐵，陶瓷類，樹脂塑膠，但後三種材料的軸對油封的密封都有缺陷。

      腔體的設計：

     1、表面粗糙度，及直徑公差見下表。

     2、安裝倒角推薦值15°~30°。

     3、腔體的材質是鋼或鑄鐵，使用外周是橡膠或金屬的油封都行。一般輕合金和樹脂熱膨脹係數較大，適宜採用外周為橡膠的油封。

     4、不適宜的腔體結構，如採用衝壓加工的，採用螺紋組合安裝的，對開型的腔體等。
